To'g'ri tikuvli payvandlangan po'lat quvur (LSAW po'lat quvur), ikki tomonlama suv ostida payvandlash po'lat quvuri (DSAW po'lat quvur), uzunlamasına suv ostida payvandlangan po'lat quvur, yuqori chastotali tekis tikuvli payvandlangan quvur

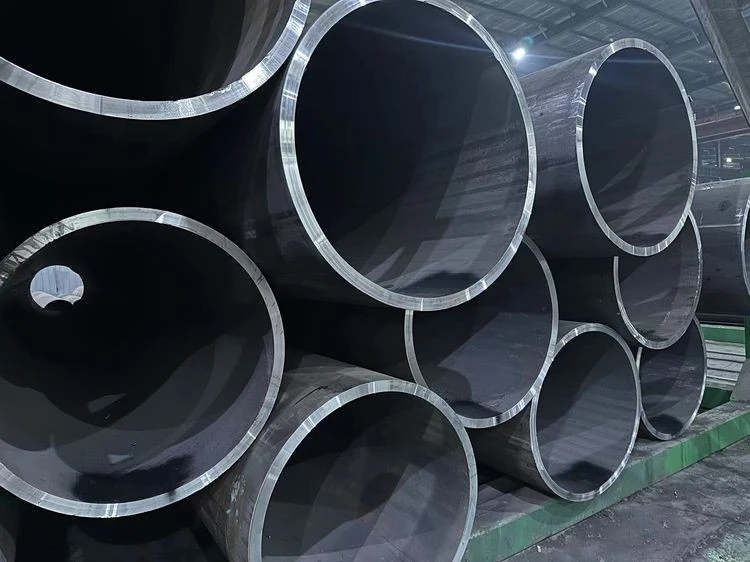

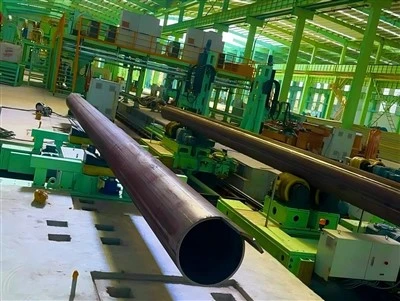

LSAW po'lat quvurlariLSAW (bo'ylama suv ostida payvandlash) JCOE yoki UOE shakllantirish texnologiyasi bilan issiq haddelenmiş po'lat plitalardan yasalgan SAW quvurlarining bir turi. JCOE texnologiyasi ishlab chiqarish jarayonida ishtirok etadigan shakllantirish va shakllantirish jarayonlarini, shuningdek, payvandlashdan keyin amalga oshiriladigan ichki va tashqi payvandlash va sovuq kengaytirishni ifodalaydi.
Chelik quvurlar asosan ikki xil ishlab chiqarish usuli, ya'ni payvandlangan quvurlar yoki choksiz quvurlar bilan ishlab chiqariladi. LSAW - uzunlamasına suv ostida payvandlash payvandlangan quvurlarni ishlab chiqarishda qo'llaniladigan maxsus payvandlash usuli bo'lib, ish sharoitlari yuqori ichki yoki tashqi bosim tufayli yuqori devor qalinligini talab qilganda LSAW odatda eng tejamkor yechim hisoblanadi.
LSAW po'lat quvurlarining navlari:
Quvur liniyasi uchun: API 5L GR A, GR.B, X42, X45, X50, X60, X60, X65, X70, X80
Qoziqlar uchun: ASTM A252 GR 1, GR 2, GR 3
ASTM A53: GR A, GR B, GR C
BS 4360: 43-sinf, 50-sinf
UZ: S275J2H, S275J0H, S355J0H, S355J2H, S355NH, S460NH
LSAW po'lat quvurlarini qo'llash:
Neft/gaz/suv uchun ishlatiladi
Yuqish
Muhandislik
Offshor loyihalar.
Yuqori{0}}kuchli, yuqori{1}}bardoshli, sifatli{2}}uzoq{3}}masofaga ega boʻlgan neft va gaz quvurlarini qurishda poʻlat quvurlarga asosan katta{4}}diametrli qalin devorli-toʻgʻridan-toʻgʻri chokli suv ostida payvandlangan quvurlar kerak boʻladi. API standartlariga ko'ra, yirik neft va gaz quvurlarida 1 va 2 toifali hududlardan o'tayotganda, masalan, yuqori-sovuq hududlar, dengiz tublari va aholi zich joylashgan shaharlar, to'g'ridan-to'g'ri cho'ktiriladigan yoyli payvandlangan quvurlar faqat belgilangan quvur turi hisoblanadi.
LSAW po'lat quvurlarining afzalliklari:
1) Yuqori ishlab chiqarish samaradorligi: An'anaviy uzun payvandlangan quvurlar bilan solishtirganda, LSAW tekis tikuvli payvandlangan quvurlar yuqori ishlab chiqarish samaradorligiga ega.
2) Barqaror payvandlash sifati: suv osti payvandlash texnologiyasidan foydalanish payvandlash sifatining barqarorligini ta'minlashi mumkin.
3) Yuqori payvandlash sifati: payvand chokining sifati yuqori va yuqori talablarga javob berishi mumkin.
4) Katta diametrli payvandlangan quvurlar uchun mos keladi: LSAW to'g'ri tikuvli payvandlangan quvurlar katta-diametrli quvurlarni ishlab chiqarish uchun javob beradi.
5) Oddiy jarayonni boshqarish: Boshqa payvandlash usullari bilan solishtirganda, LSAW to'g'ridan-to'g'ri tikuvli payvandlangan quvurlarni jarayonni boshqarish nisbatan sodda.
LSAW po'lat quvurlarining o'lchamlari:
OD: 16"-72"
|
O.D. |
W.T. |
Uzunlik (m) |
|||||||
|
dyuym |
mm |
Minimal hosildorlik (Mpa) |
|||||||
|
dyuym |
mm |
245(B) |
290(X42) |
360(X52) |
415(X60) |
450(X65) |
485(X70) |
555(X80) |
|
|
16 |
406 |
6.0-14.0 |
6.0-13.0 |
6.0-12.0 |
6.0-11.0 |
6.0-10.5 |
6.0-10.0 |
6.0-9.0 |
6.0-12.3 |
|
18 |
457 |
6.0-15.0 |
6.0-14.0 |
6.0-13.0 |
6.0-12.0 |
6.0-11.5 |
6.0-11.0 |
6.0-10.0 |
6.0-12.3 |
|
20 |
508 |
6.0-16.0 |
6.0-15.0 |
6.0-14.0 |
6.0-13.0 |
6.0-12.5 |
6.0-12.0 |
6.0-11.0 |
6.0-12.3 |
|
22 |
559 |
6.0-17.0 |
6.0-16.0 |
6.0-15.0 |
6.0-14.0 |
6.0-13.5 |
6.0-13.0 |
6.0-12.0 |
6.0-12.3 |
|
24 |
610 |
6.0-18.0 |
6.0-17.0 |
6.0-16.0 |
6.0-15.0 |
6.0-14.5 |
6.0-14.0 |
6.0-13.0 |
6.0-12.3 |
|
26 |
660 |
6.0-19.0 |
6.0-18.0 |
6.0-17.0 |
6.0-16.0 |
6.0-15.0 |
6.0-15.0 |
6.0-14.0 |
6.0-12.3 |
|
28 |
711 |
6.0-20.0 |
6.0-19.0 |
6.0-18.0 |
6.0-17.0 |
6.0-16.5 |
6.0-16.0 |
6.0-15.0 |
6.0-12.3 |
|
30 |
762 |
7.0-21.0 |
7.0-20.0 |
7.0-19.0 |
7.0-18.0 |
7.0-17.5 |
7.0-17.0 |
7.0-16.0 |
6.0-12.3 |
|
32 |
813 |
7.0-22.0 |
7.0-21.0 |
7.0-20.0 |
7.0-19.0 |
7.0-18.5 |
7.0-18.0 |
7.0-17.0 |
6.0-12.3 |
|
34 |
864 |
7.0-23.0 |
7.0-22.0 |
7.0-21.0 |
7.0-20.0 |
7.0-19.5 |
7.0-19.0 |
7.0-18.0 |
6.0-12.3 |
|
36 |
914 |
8.0-24.0 |
8.0-23.0 |
8.0-22.0 |
8.0-21.0 |
8.0-20.5 |
8.0-20.0 |
8.0-19.0 |
6.0-12.3 |
|
38 |
965 |
8.0-25.0 |
8.0-24.0 |
8.0-23.0 |
8.0-22.0 |
8.0-21.5 |
8.0-21.0 |
8.0-20.0 |
6.0-12.3 |
|
40 |
1016 |
8.0-26.0 |
8.0-25.0 |
8.0-24.0 |
8.0-23.0 |
8.0-22.5 |
8.0-22.0 |
8.0-21.0 |
6.0-12.3 |
|
42 |
1067 |
8.0-26.0 |
8.0-25.0 |
8.0-24.0 |
8.0-23.0 |
8.0-22.5 |
8.0-22.0 |
8.0-21.0 |
6.0-12.3 |
|
44 |
1118 |
9.0-27.0 |
9.0-26.0 |
9.0-24.5 |
9.0-23.5 |
9.0-22.8 |
9.0-22.0 |
9.0-21.0 |
6.0-12.3 |
|
46 |
1168 |
9.0-27.0 |
9.0-26.0 |
9.0-24.0 |
9.0-23.5 |
9.0-22.8 |
9.0-22.0 |
9.0-21.0 |
6.0-12.3 |
|
48 |
1219 |
9.0-28.0 |
9.0-27.0 |
9.0-25.4 |
9.0-24.0 |
9.0-23.5 |
9.0-23.0 |
9.0-22.0 |
6.0-12.3 |
|
52 |
1321 |
9.0-28.0 |
9.0-27.0 |
9.0-25.4 |
9.0-24.2 |
9.0-23.5 |
9.0-23.0 |
9.0-22.0 |
6.0-12.3 |
|
56 |
1422 |
10.0-29.0 |
10.0-28.0 |
10.0-26.0 |
10.0-24.5 |
10.0-23.8 |
10.0-23.0 |
10.0-22.0 |
6.0-12.3 |
|
60 |
1524 |
10.0-29.0 |
10.0-28.0 |
10.0-26.0 |
10.0-24.5 |
10.0-23.8 |
10.0-23.0 |
10.0-22.0 |
6.0-12.3 |
|
64 |
1626 |
10.0-30.0 |
10.0-29.0 |
10.0-27.0 |
10.0-25.4 |
10.0-24.8 |
10.0-24.0 |
10.0-23.0 |
6.0-12.3 |
|
68 |
1727 |
10.0-30.0 |
10.0-29.0 |
10.0-27.0 |
10.0-25.4 |
10.0-24.8 |
10.0-24.0 |
10.0-23.0 |
6.0-12.3 |
|
72 |
1829 |
10.0-30.0 |
10.0-29.0 |
10.0-27.0 |
10.0-25.4 |
10.0-24.8 |
10.0-24.0 |
10.0-23.0 |
6.0-12.3 |
LSAW po'lat quvurining tashqi diametri va devor qalinligining bardoshliligi
|
Turlari |
Standart |
|||||
|
SY/T5040-2000 |
SY/T5037-2000 |
SY/T9711.1-1977 |
ASTM A252 |
AWWA C200-97 |
API 5L PSL1 |
|
|
Quvur uchining OD dan og'ishi |
±0.5%D |
±0.5%D |
-0,79 mm-+2.38mm |
<±0.1%T |
<±0.1%T |
±1,6 mm |
|
Devor qalinligi |
±10.0%T |
D<508mm, ±12.5%T |
-8%T-+19.5%T |
<-12.5%T |
-8%T-+19.5%T |
5,0 mm |
|
D>508 mm, ±10,0% T |
T 15,0 mm dan katta yoki unga teng, ± 1,5 mm |
|||||
LSAW po'lat quvurining kimyoviy tarkibi va mexanik xususiyatlari
|
Standart |
Baho |
Kimyoviy tarkibi(maks)% |
Mexanik xususiyatlar (min) |
|||||
|
C |
Mn |
Si |
S |
P |
Hosildorlik (Mpa) |
Kuchlanish kuchi (Mpa) |
||
|
GB/T700-2006 |
A |
0.22 |
1.4 |
0.35 |
0.050 |
0.045 |
235 |
370 |
|
B |
0.2 |
1.4 |
0.35 |
0.045 |
0.045 |
235 |
370 |
|
|
C |
0.17 |
1.4 |
0.35 |
0.040 |
0.040 |
235 |
370 |
|
|
D |
0.17 |
1.4 |
0.35 |
0.035 |
0.035 |
235 |
370 |
|
|
GB/T1591-2009 |
A |
0.2 |
1.7 |
0.5 |
0.035 |
0.035 |
345 |
470 |
|
B |
0.2 |
1.7 |
0.5 |
0.030 |
0.030 |
345 |
470 |
|
|
C |
0.2 |
1.7 |
0.5 |
0.030 |
0.030 |
345 |
470 |
|
|
BS En10025 |
S235JR |
0.17 |
1.4 |
- |
0.035 |
0.035 |
235 |
360 |
|
S275JR |
0.21 |
1.5 |
- |
0.035 |
0.035 |
275 |
410 |
|
|
S355JR |
0.24 |
1.6 |
- |
0.035 |
0.035 |
355 |
470 |
|
|
DIN 17100 |
ST37-2 |
0.2 |
- |
- |
0.050 |
0.050 |
225 |
340 |
|
ST44-2 |
0.21 |
- |
- |
0.050 |
0.050 |
265 |
410 |
|
|
ST52-3 |
0.2 |
1.6 |
0.55 |
0.040 |
0.040 |
345 |
490 |
|
|
JIS G3101 |
SS400 |
- |
- |
- |
0.050 |
0.050 |
235 |
400 |
|
SS490 |
- |
- |
- |
0.050 |
0.050 |
275 |
490 |
|
|
API 5L PSL1 |
A |
0.22 |
0.9 |
- |
0.03 |
0.03 |
210 |
335 |
|
B |
0.26 |
1.2 |
- |
0.03 |
0.03 |
245 |
415 |
|
|
X42 |
0.26 |
1.3 |
- |
0.03 |
0.03 |
290 |
415 |
|
|
X46 |
0.26 |
1.4 |
- |
0.03 |
0.03 |
320 |
435 |
|
|
X52 |
0.26 |
1.4 |
- |
0.03 |
0.03 |
360 |
460 |
|
|
X56 |
0.26 |
1.1 |
- |
0.03 |
0.03 |
390 |
490 |
|
|
X60 |
0.26 |
1.4 |
- |
0.03 |
0.03 |
415 |
520 |
|
|
X65 |
0.26 |
1.45 |
- |
0.03 |
0.03 |
450 |
535 |
|
|
X70 |
0.26 |
1.65 |
- |
0.03 |
0.03 |
585 |
570 |
|
LSAW po'lat quvurIshlab chiqarish jarayoni:
Uzunlamasına suv ostidagi yoyli payvandlangan jarayon oqimi
LSAW (Bo'ylama suv ostida cho'zilgan po'lat quvurlari) xom ashyo sifatida varaqalar plastinkasida, qolipdagi po'lat plitalar yoki qoliplash mashinasi bosimi (hajmi) ikki tomonlama suv ostida payvandlash va ishlab chiqarishdan yoqish uchun.
Payvandlangan quvurlarning LSAW jarayoni UOE va JCOE ni o'z ichiga oladi.
UOE LSAW quvurlarini shakllantirish jarayoni:
UOE LSAW po'lat quvurlarni shakllantirish jarayonining uchta asosiy shakllantirish jarayoni quyidagilarni o'z ichiga oladi: po'lat plitalarni oldindan bukish, U shakllantirish va O shakllantirish. Har bir jarayonda po'lat plastinkaning chetini -bukishning uchta jarayonini bajarish, po'lat plastinkani dumaloq trubkaga deformatsiya qilish uchun ketma-ket U shakllantirish va O shakllantirish jarayonini bajarish uchun maxsus shakllantirish pressi qabul qilinadi.
JCOE LSAW quvurlarini shakllantirish jarayoni:
Shakllantirish: JC0 shakllantirish mashinasida bir necha bosqichda shtamplashdan so'ng, po'lat plastinkaning birinchi yarmi "J" shakliga bosiladi, so'ngra po'lat plastinkaning ikkinchi yarmi "J" shaklida "C" shaklini hosil qilish uchun bosiladi va oxirida o'rtadan bosim o'tkazish uchun ochiq "0" - shaklidagi quvur blankasi hosil bo'ladi.
LSAW po'lat quvurining maxsus jarayon bosqichlari quyidagilardan iborat:
1. Plitalar probi: Bu ishlab chiqarish liniyasiga kirgandan so'ng darhol katta diametrli LSAW bo'g'inlarini ishlab chiqarish uchun ishlatiladi, bu to'liq plataning ultratovush tekshiruvi.
2. Frezeleme: Frezeleme uchun ishlatiladigan dastgoh bu operatsiyani ikki qirrali frezalash plitasi orqali, plastinka kengligi va shakli va darajasiga parallel bo'lgan yon tomonlari talablariga javob beradi.
3. Oldindan -kavisli tomon: Bu tomonga oldindan bukuvchi plastinka chetida-bukuvchi mashina yordamida erishiladi. Plastinka qirrasi egrilik talabiga javob berishi kerak.

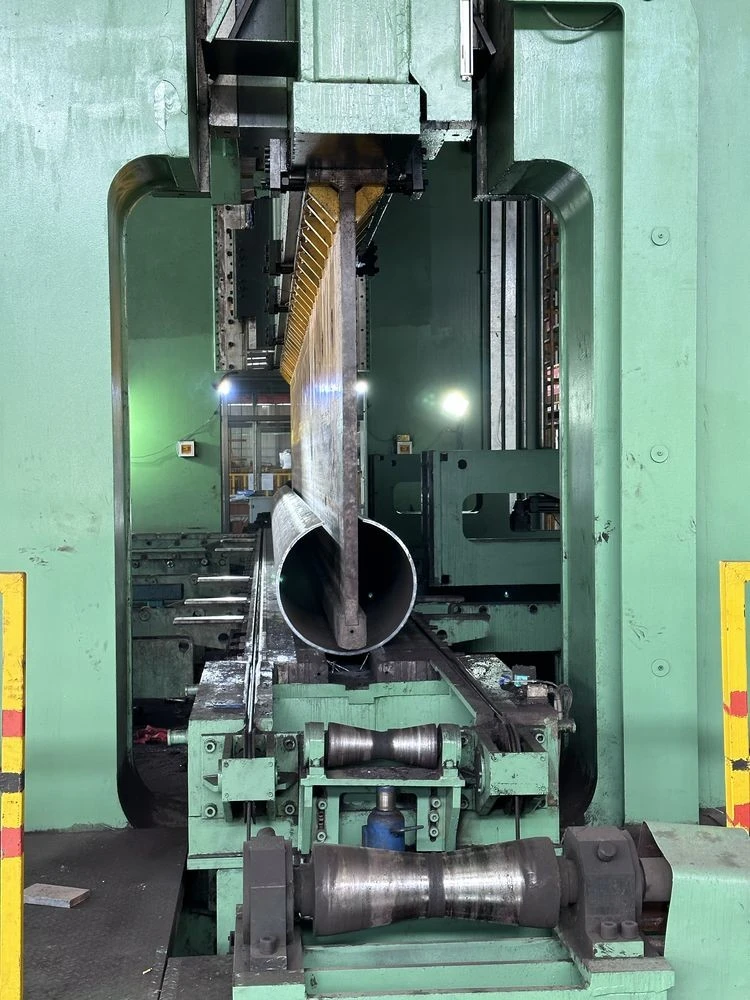

4. Shakllantirish: Oldindan -bukish bosqichidan so'ng, JCO qoliplash mashinasining birinchi yarmida, shtamplangan po'latdan so'ng, u "J" shakliga bosiladi, xuddi shu po'lat plastinkaning ikkinchi yarmida esa egilib, "C" shakliga bosiladi, so'ngra oxirgi ochilish "O" shaklini hosil qiladi.
5. Payvanddan oldingi-payvandlash: Bu payvandlangan quvur po'latini hosil bo'lgandan so'ng uni tekis tikuv qilish va undan so'ng uzluksiz payvandlash uchun gazli payvandlash tikuvidan (MAG) foydalanishdir.
6. Ichki payvand: Bu to'g'ridan-to'g'ri chok payvandlangan po'lat quvurning ichki qismida tandem multi{1}}simli suv ostida payvandlash (taxminan to'rtta sim) bilan amalga oshiriladi.
7. Tashqi payvand: Tashqi payvand LSAW po'lat quvurlari payvandlashining tashqi qismidagi tandem multi{1}}simli suv osti yoyli payvandlashdir.
8. Ultrasonik sinov: To'g'ri tikuv payvandlangan po'lat quvurning tashqi va ichki qismi va asosiy materialning har ikki tomoni 100% tekshiruv bilan payvandlanadi.
9. Rentgen tekshiruvi: X-sanoat televideniesi ichki va tashqi tomondan tasvirni qayta ishlash tizimi yordamida aniqlash sezgirligiga ishonch hosil qilish uchun amalga oshiriladi.
10. Kengaytirish: Bu po'lat quvurning o'lchamining aniqligini yaxshilash va po'lat quvurda stressning taqsimlanishini yaxshilash uchun suv osti yoyini payvandlash va tekis tikuv po'lat quvur uzunligi teshik diametrini bajarish uchun.
11. Gidravlik sinov: Bu po‘lat quvurni avtomatik yozib olish va saqlash imkoniyatiga ega bo‘lgan mashinada standart talablarga javob berishini ta’minlash uchun -ildiz sinovi orqali kengaytirilgandan so‘ng, gidravlik sinov mashinasida amalga oshiriladi.
12. Chamfreing: Bu butun jarayon oxirida po'lat quvurda o'tkaziladigan tekshiruvni o'z ichiga oladi.
LSAW po'lat quvurlarini ishlab chiqarish uskunalari:
Plitalar chetini frezalash mashinasi
Frezeleme mashinasi kenglik, chekka va truba shakli spetsifikatsiyalariga javob berish uchun plastinkaning ikki tomonini qat'iy standartlarga muvofiq tegirmon qiladi.
Chetlarni siqish mashinasi
Siqish mashinasi kerakli egrilikni hosil qilish uchun plastinkaning chetlarini burishtiradi.
Tishli payvandlash mashinasi
Ochiq tikuvli trubaning ikki qirrasi yopishqoq payvandlash mashinasi tomonidan birlashtiriladi. keyin metall faol - gaz yoyini payvandlash ("MAG" ) jarayonidan foydalangan holda payvandlovchi tomonidan payvandlanadi.
Shakllash mashinasi
Bukilgan po'lat plitani po'lat quvurga aylantirish uchun "JCO" jarayonidan foydalanadi.
Ichki payvandlash mashinasi
Quvurning ichki uzunlamasına tikuvi trubka harakatlanayotganda 4 ta payvandlash boshini mahkamlash va suv ostida{1}}kamar payvandlash usuli yordamida ichkaridan payvandlanadi.
Oxiriga qaragan mashina
Mashina truba uchini aylanuvchi kesuvchi boshlar bilan tekislaydi, bu truba va chekka talablarga javob beradi.
Gidrostatik sinov qurilmasi
Oxirgi yuzni muhrlash texnologiyasidan foydalanish gidrostatik sinov paytida ko'r zonalarni yo'q qiladi. Tester shuningdek, avtomatik yozish va saqlash funktsiyalari bilan jihozlangan.
Kengaytirish mashinasi
Quvur o'lchamlarining aniqligini oshirish va ichki kuchlanish taqsimotini yaxshilash uchun quvur to'liq uzunlik-kengaytiriladi.
